★ジグソーパズルを作る。

「長方形ツール」で幅・高さ、３３ｍｍの正方形を描く（塗無し・線有り）＞オブジェクト＞パス＞アンカーポイントの追加＞一旦選択解除＞ダイレクト選択ツールで四角の下辺の真中のアンカーをクリック＞変形パレット内のY欄の数字と単位の間にカーソルを置いて、−３を入力＞Enter＞「多角形ツール」（長方形ツールの長押しで出ます）をクリック＞画面内をドラッグしながら↓キーを数回押して三角になったら、Ｓｈｉｆｔを押して放す＞変形パレット内のWとHの数値を１５ｍｍにする（縦横比を固定してる場合は切る）＞「回転ツール」をダブルクリック＞角度、１８０度、OK＞五角形と三角を選択ツールで選択＞整列パレット内の「水平方向中央に整列」と「垂直方向下に整列」をクリック＞三角だけを選択ツールで選択＞変形パレット内のY欄の数字と単位の間にカーソルを置いて、−３を入力＞Enter＞全体を選択ツールで選択＞パスファインダパレット内の「前面オブジェクトで型抜き」をクリック＞一旦選択解除＞ダイレクト選択ツールで左右と上辺を選択して、Delete＞全体を選択ツールで選択＞効果＞スタイライズ＞角を丸くする＞半径を１１ｍｍにして、OK＞オブジェクト＞アピアランスを分割。

「回転ツール」をクリック＞Ａｌｔ（Ｏｐｔｉｏｎ）を押したまま左の線端をクリック＞角度、９０度＞コピー＞Ａｌｔ（Ｏｐｔｉｏｎ）を押したまま上の線端をクリック＞角度、９０度＞コピー＞Ａｌｔ（Ｏｐｔｉｏｎ）を押したまま右上の線端をクリック＞角度、９０度＞コピー＞ダイレクト選択ツールで角をドラッグして選択＞オブジェクト＞パス＞連結＞OK＞他の３箇所の角も連結する。

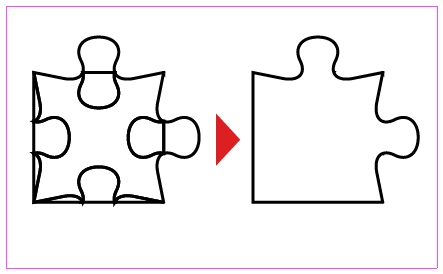

選択ツールで選択＞「回転ツール」をダブルクリック＞角度、９０度＞コピー＞長方形ツールで左上の角から右下の角までドラッグして、四角を書き足す＞全体を選択ツールで選択＞パスファインダパレット内の「分割」をクリック＞オブジェクト＞グループ解除＞編集＞コピー＞一旦選択解除＞選択ツールでＳｈｉｆｔを押したまま不要な部分を選択して、Delete。

全体を選択ツールで選択＞パスファインダパレット内の「合体」（又は、形状エリアに追加）をクリック。

不要なゴミ（線上の出っ張り）が残った場合は「アンカーポイントの削除ツール」（ペンツールの長押しで出ます）で出っ張りをクリック。

選択ツールでドラッグして移動＞編集＞前面へペースト＞一旦選択解除＞選択ツールでＳｈｉｆｔを押したまま不要な部分を選択して（１回目とは違う部分）、Delete＞全体を選択ツールで選択＞パスファインダパレット内の「合体」（又は、形状エリアに追加）をクリック＞この繰り返しで、１８個のパーツをつくる。

各パーツを、コピーや回転して並べる。
