★フレイザーの錯視を描く（渦巻きに見える同心円に並んだ図形）。

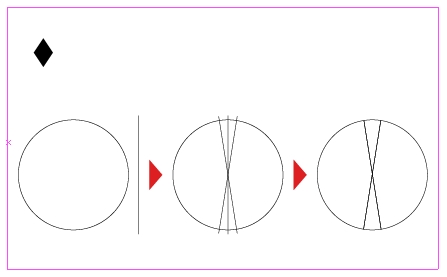

多角形ツール（長方形ツールの長押しで出ます）で画面内をクリック＞半径、７．５ｍｍ・辺の数、４＞ＯＫ＞選択ツールで選択して、塗り黒・線無しにする＞回転ツールをダブルクリック＞角度、４５度＞ＯＫ＞オブジェクト＞変形＞バウンディングボックスのリセット＞変形パレット内のＷの数値を、１０ｍｍにする（縦横比が固定の場合は解除してから変更）＞高さ１５ｍｍ・幅１０ｍｍの菱形が出来る＞楕円形ツールで縦横１３０ｍｍの円を描く（塗り無し・線有り）＞ペンツールで長さ１４０ｍｍの垂直線を描く＞両方を選択ツールで選択＞整列パレット内の「水平方向中央に整列」と「垂直方向中央に整列」をクリック＞垂直線だけを選択ツールで選択＞回転ツールをダブルクリック＞角度、９度＞コピー＞回転ツールをダブルクリック＞角度、−１８度＞コピー＞垂直線だけを選択して、Ｄｅｌｅｔｅ＞円と２本の線を選択ツールで選択＞パスファインダパレット内の「分割」をクリック＞オブジェクト＞グループ解除。

左右と下の図形を選択して、Ｄｅｌｅｔｅ＞一旦選択解除して、残った図形の円弧の線以外をダイレクト選択ツールで選択して、Ｄｅｌｅｔｅ＞残った円弧と菱形を選択ツールで選択＞整列パレット内の「水平方向中央に整列」と「垂直方向中央に整列」をクリック＞円弧だけを選択ツールで選択＞回転ツールをダブルクリック＞角度、−１０度＞ＯＫ＞塗り無し・線白・線幅、５ｐｔにする＞菱形と白い円弧を選択ツールで選択＞オブジェクト＞グループ。

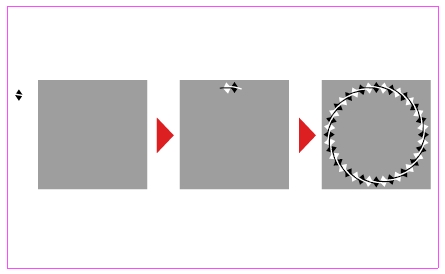

長方形ツールで縦横１５０ｍｍの四角を描いて選択＞オブジェクト＞アレンジ＞最背面へ＞塗りグレー・線無しにする＞全体を選択ツールで選択（グレーの四角と菱形と白い円弧）＞整列パレット内の「水平方向中央に整列」と「垂直方向上（←ここが他と違います）に整列」をクリック＞菱形と白い円弧だけを選択＞変形パレット内のＹの数値の数字と単位の間にカーソルを置いて、−２．５（単位がｍｍの場合）を入力して、Ｅｎｔｅｒ＞回転ツールをクリック＞Ａｌｔ（Ｏｐｔｉｏｎ）を押したままでグレーの四角の中心をクリック（中心が判り難い場合は、アウトライン表示）＞角度、９度＞コピー＞グループ選択ツール（ダイレクト選択ツールの長押しで出る）で、コピーした菱形だけをクリックして、塗りを白に変更＞グループ選択ツールで、コピーした円弧だけをクリックして、線を黒に変更＞２個の白黒の菱形と白黒の円弧を選択ツールで選択＞回転ツールをクリック＞Ａｌｔを押したままでグレーの四角の中心をクリック＞角度、１８度＞コピー＞Ｃｔｒｌ＋Ｄキーを図形が１周するまで押す＞グレーの四角を選択ツールで選択して、Ｃｔｒｌ＋２キーを押す（グレーの四角だけをロックする）。

変形パレット右上の小さな三角をクリック＞「線幅と効果も拡大・縮小」にチェックが付いてることを確認、付いてなかったら付ける＞全体を選択ツールで選択（グレーの四角は選択されません）＞オブジェクト＞グループ＞オブジェクト＞変形＞個別に変形＞拡大・縮小の水平と垂直の数値を共に、７９．３１％にする・角度の数値を９度にする（移動は共に０）（右の基準点の９個の四角の中心が■になってるのを確認）＞コピー＞Ｃｔｒｌ＋Ｄキーを図形が小さくなるまで押す＞オブジェクト＞すべてをロック解除。
