★多角形のボトルを描く。



多角形ツール（長方形ツールの長押しで出ます）で画面内をクリック＞半径、２０ｍｍ・辺の数、６＞OK＞選択ツールをクリック＞塗り有り・線無しにする＞効果＞３D＞押し出し・べベル＞プレビューにチェック＞角度を、上から−１１０、０、０にする・押し出しの奥行きを、２００ｐｔにする・ベベル欄で「角の丸い平面」を選択・高さを、１０ｐｔにする＞「詳細オプション」をクリック＞左下の球体内の点をドラッグして、光の方向を調整＞OK＞オブジェクト＞アピアランスを分割。

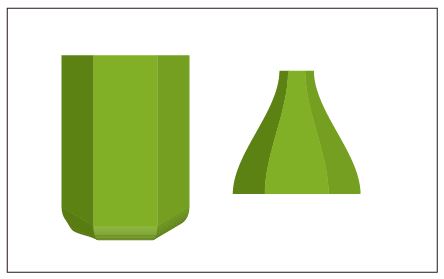

Shift＋Alt（Option）を押したまま右にドラッグしてコピー＞効果＞ワープ＞魚形＞プレビューにチェック・「垂直方向」にチェック・カーブのスライダーを左に移動して、−５０％にする＞OK＞オブジェクト＞アピアランスを分割。

　　　　　　　

左の図形の上辺りにペンツールで水平線を描き足す（塗り無し・線有りにする）＞右の図形の細い部分に、ペンツールで水平線を描き足す＞右の図形の左側に垂直線を描き足す＞垂直線と右の図形を選択ツールで選択＞右の図形をクリック＞整列パネル内の等間隔に分布の数値を０にして「水平方向等間隔に分布」をクリック＞垂直線と右の図形の接点をペンツールでクリック＞Shiftを押したまま図形の右側でクリック＞最後に描いた水平線を選択ツールで選択して左に移動。



 全体を選択ツールで選択＞パスファインダパネル内の「分割」をクリック＞オブジェクト＞グループ解除＞一旦選択解除＞選択ツールで各図形の不要な部分を選択して、Delete＞各図形を個別に選択ツールで選択＞オブジェクト＞グループ（２個の図形を個別にグループ化する）。



左の図形を選択ツールで選択＞変形パネルで「縦横比を固定」して、Wを４５ｍｍにする＞右の図形を選択ツールで選択＞変形パネルで「縦横比を固定」を解除して、Wだけを４５ｍｍにする。



各図形を上下に並べて、全体を選択ツールで選択＞上の図形をクリック＞整列パネル内の「水平方向中央に整列」と「垂直方向等間隔に分布」をクリック＞上の図形だけを選択ツールで選択＞編集＞コピー＞一旦選択解除＞グループ選択ツール（ダイレクト選択ツールの長押しで出ます）で上の図形の左部分をクリック＞Shiftを押したまま下の図形の左部分をクリック＞パスファインダパネル内の「合体」（形状エリアに追加）をクリック（右の「拡張」画クリック出来る場合はクリック）＞上下の各図形の同じ色の部分を個別に「合体」（計３か所）。



編集＞前面へぺースト＞選択ツールで右にドラッグして移動＞パスファインダパネル内の「合体」（形状エリアに追加）をクリック（右の「拡張」画クリック出来る場合はクリック）＞オブジェクト＞パス＞アンカーポイントの追加＞一旦選択解除＞ダイレクト選択ツールで図形の左半分（中心のアンカーよりも左側）を選択して、Delete。



 残った右半分を選択ツールで選択＞効果＞３D＞回転体＞プレビューにチェック・位置欄で「前面」を選択＞OK＞オブジェクト＞アレンジ（重ね順）＞最背面へ。



 全体を選択ツールで選択＞左のボトルをクリック＞整列パネル内の「水平方向中央に整列」と「垂直方向上に整列」をクリック＞長方形ツールでボトルの上に（曲線の始まりよりも少し上）長方形を描き足す＞長方形を選択ツールで選択＞グラデーションパネル内の白黒のグラデーションの四角をクリック＞角度を、９０°にする。



 Shiftを押したまま、ボトルをクリック＞透明パネル右上の小さな三角（▼三）をクリック＞不透明マスクを作成＞透明パネル内の「クリップ」と「マスクを反転」のチェックを外す。



 楕円形ツールで円を描き足す（塗り黒・線無しにする）＞円を選択ツールで選択＞効果＞３D＞押し出し・べベル＞プレビューにチェック＞角度を、上から−１１０、０、０にする・押し出しの奥行きを、３０ｐｔにする・ベベル欄で「角の丸い平面」を選択・高さを、４ｐｔにする・陰影のカラー欄で「なし」を選択＞OK。
